Наземная станция

Общий вид

 В настоящий момент в наземной станции для FPV полетов используется следующее оборудование:

• Приемник видео на 1.3 Ггц с обновленным SAW фильтром
• Видеоочки Fatshark RCV922 BASE Edition (640x480 VGA)
• Пишущий на SD карту видеоплеер Mini D1 quality SD card video recorder- Cased (max. 704x576)
• Блок для распределения питания и видеосигнала PowerBoxAV Audio Video and Power Distribution Box
• 2 мини ампер-вольтметра In-Line Voltage and Amperage Meter для отображения состояния аккумуляторов наземной станции
• 2 аккумулятора Rhino 4900mAh 3S1P 11.1v 20C Lipoly Pack для питания станции
• Переносной телевизор PROLOGY (диагональ 7 дюймов, 480x234)

Почти все штекеры подключены, наземная станция включается простым переключением тумблера. Р/у передатчик используется Futaba 10CHP, так как у Spektrum DX6i, использовавшегося ранее, значительно уменьшилась дальность действия (по-видимому сгорел выходной транзистор). Наземная станция целиком помещается в небольшой алюминиевый чемоданчик размерами 33x23x13 см^3:

Подробно

Компоновка

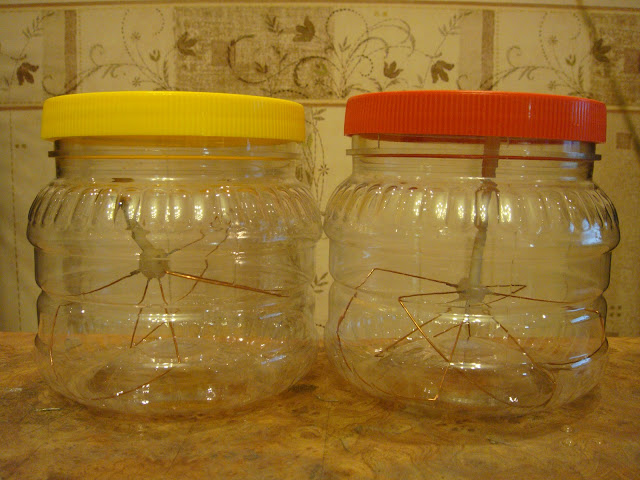

Антенны круговой поляризации для видео транспортируются на место полетов в пластиковых банках, во избежание повреждений:

Антенны в банках ;)
